Mã QR và barcode trên tem nhỏ cần được bố trí theo kích thước in cuối, vùng trống quanh mã, nền bao bì và thiết bị sẽ đọc mã. Không nên thu nhỏ mã đến khi vừa khoảng trống còn lại trong thiết kế. Hãy dành vùng cho mã trước, giữ đúng tỉ lệ và kiểm tra trên mẫu đã dán lên sản phẩm thật.
Bài này dành cho người chuẩn bị tem chai, hũ, túi và hộp có mã. Nội dung tập trung vào bố cục và cách kiểm tra; không thay thế yêu cầu kỹ thuật của hệ thống bán hàng, đơn vị quản lý dữ liệu hoặc bên tiếp nhận sản phẩm.
Chốt mục đích của mã trước khi xếp bố cục
Trước khi gửi thiết kế, hãy trả lời: ai quét mã, bằng thiết bị nào và cần nhận được kết quả gì? Một mã dẫn đến trang thông tin sản phẩm có nhiệm vụ khác với mã dùng để nhận diện hàng trong hệ thống bán hàng.
| Nhu cầu | Cần xác nhận trước | Cách đối chiếu kết quả |
|---|---|---|
| QR mở thông tin cho khách | Địa chỉ đích, nội dung và người quản lý đường dẫn | Mở đúng trang mong muốn, không chỉ hiện thông báo đã đọc mã |
| Barcode dùng tại quầy hoặc trong kho | Loại mã, dữ liệu được cấp và yêu cầu của bên tiếp nhận | Đúng mặt hàng/dữ liệu trên hệ thống thực tế |
| Tem có nhiều mã | Mục đích riêng của từng mã và vị trí dự kiến | Người dùng hoặc máy đọc không chọn nhầm mã |
Ghi mục đích này ngay trong yêu cầu in. Không tự thay barcode bằng QR chỉ vì QR dễ xếp vừa hơn, cũng không dùng một dãy số minh họa làm mã hàng thật.
Vùng trống quanh QR không phải khoảng trống tùy ý
Với QR Code thông thường, DENSO WAVE hướng dẫn chừa vùng trống rộng 4 ô mã ở cả bốn phía. Một ô vuông nhỏ là một module, thường ký hiệu X; 4X không có nghĩa là 4 mm. Phần lề này không chứa chữ, logo hay hoa văn. Xem hướng dẫn vùng mã của DENSO WAVE.
Khi tính chỗ đặt QR, tính cả phần mã và vùng trống. Ví dụ minh họa: phần mã 21 ô mỗi cạnh cần một vùng rộng 29 ô mỗi cạnh nếu chừa 4 ô ở mỗi bên. Đây là phép tính bố cục, không phải kích thước in tối thiểu.
Barcode một chiều có yêu cầu vùng trống theo loại mã. Không lấy quy tắc 4X của QR áp dụng cho mọi barcode. Khi nhận file mã từ đơn vị quản lý dữ liệu, giữ nguyên vùng mã được cung cấp và hỏi lại nếu cần thay đổi quy cách.
Không có một số mm nhỏ nhất phù hợp cho mọi tem
Kích thước ô mã, khả năng thể hiện của quá trình in và khả năng đọc của thiết bị phải phù hợp với nhau. Mã nhìn rõ khi phóng lớn trên màn hình chưa cho biết kết quả ở kích thước tem thật. DENSO WAVE về kích thước module cũng lưu ý giới hạn đọc của thiết bị khi chọn kích thước.
Nếu vùng mã không đủ chỗ, gửi cả file và kích thước tem để xem lại bố cục trước. Có thể cần giảm phần trang trí, bố trí lại nội dung hoặc tăng vùng dành cho mã; không tự cắt lề hoặc ép mã vào một ô hẹp.
Giữ nguyên tỉ lệ QR khi thay đổi kích thước. Với barcode một chiều, không tự giảm chiều cao các vạch để nhường chỗ cho chữ. GS1 nêu chiều cao, cấu trúc, vùng trống và vị trí trên bao bì trong các điểm kiểm tra chất lượng barcode.

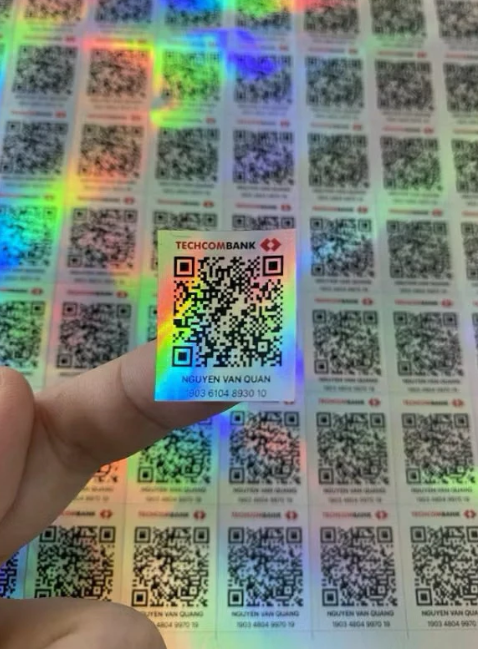

Tem trong, metalize và 7 màu: kiểm tra nền ngay dưới mã
Nền nhìn xuyên qua tem trong và độ chói của bề mặt có thể ảnh hưởng việc đọc mã. Không đánh giá chỉ bằng phần màu trên file. Cần xem vùng mã sau khi dán lên đúng bao bì, có sản phẩm bên trong nếu đó là trạng thái sử dụng. GS1 lưu ý nền che phủ, tương phản và phản xạ trong hướng dẫn triển khai mã hai chiều.
Trong yêu cầu kiểm tra, hãy đánh dấu vùng dự kiến dùng nền trắng hoặc lót trắng. Với tem metalize và tem 7 màu, ghi rõ vùng nào cần giữ hiệu ứng, vùng nào dành riêng cho mã; chưa chốt phương án chỉ từ hình mô phỏng.
Tách mã khỏi đường bế, mép nối và vùng gấp
Vùng trống giúp nhận diện mã; khoảng cách đến đường bế giúp bố trí mã trong phần tem thành phẩm. Đây là hai yêu cầu khác nhau. Không dùng vùng trống quanh QR như phần dự phòng có thể bị cắt bỏ.
Với chai hoặc hũ, gửi ảnh thẳng mặt vùng dán và ảnh nghiêng để thấy độ cong. Với túi, đánh dấu nếp gấp và mép hàn. Chọn vị trí cần kiểm tra trước khi chốt thiết kế; tham khảo cách xác định vùng dán trong hướng dẫn tem chai lọ.
Quy trình kiểm tra mẫu ở kích thước thật
- Chốt dữ liệu gốc: ghi rõ QR phải mở gì hoặc barcode phải trả về dữ liệu nào.
- Đối chiếu bản file cuối: kiểm tra đúng phiên bản, kích thước tem và vị trí mã, không dùng bản xem trước cũ.
- Chuẩn bị mẫu in cần đánh giá: ghi vật liệu, xử lý nền, cán màng nếu có và hình dạng sau bế.
- Dán mẫu lên bao bì thật: đặt ở vị trí sử dụng; ghi nhận nền, độ cong và tình trạng bề mặt.
- Thử bằng thiết bị dự kiến: kiểm tra cả dữ liệu được đọc và kết quả hiển thị. Ghi thiết bị, điều kiện thử và lỗi nếu có.
- Chốt việc cần sửa: ghi rõ mã nào, phiên bản file nào và điểm không đạt; thử lại mẫu đã sửa trước khi chốt.
Quét được bằng điện thoại là một kiểm tra sử dụng, không phải chứng nhận chất lượng barcode. Nếu bên tiếp nhận yêu cầu báo cáo kiểm định mã, cần thống nhất tiêu chí và đơn vị kiểm định riêng; không mặc định nhà in đã cung cấp dịch vụ này.
Gửi file và thông tin nào để kiểm tra bố cục?
- File thiết kế ở kích thước thật, kích thước tem và số lượng từng mẫu.
- File mã gốc hoặc dữ liệu đã được người có trách nhiệm xác nhận.
- Ảnh bao bì, vị trí dán, màu nền và các vùng gấp/nối cần tránh.
- Vật liệu, vùng trắng, hiệu ứng và gia công dự kiến; ghi “chưa chốt” nếu chưa biết.
- Mục đích mã, thiết bị/hệ thống đọc và yêu cầu của bên tiếp nhận nếu có.
Xem checklist chuẩn bị file in tem cho các phần ngoài mã. Nếu cần đối chiếu ứng dụng, dùng nhóm tem nhãn theo ngành; thông tin dịch vụ nằm tại in tem nhãn sản phẩm.
Câu hỏi thường gặp
Có thể lấy ảnh chụp mã để đưa vào file in không?
Nên gửi file mã gốc và dữ liệu để đối chiếu. Ảnh chụp chỉ nên dùng để mô tả vấn đề; chưa thể chốt file in chỉ từ một ảnh không rõ kích thước và nguồn dữ liệu.
Mã quét được trên màn hình đã đủ để đặt in chưa?
Chưa. Cần kiểm tra phiên bản in ở kích thước thật, trên vật liệu và bao bì dự kiến. Ghi lại kết quả thử thay vì suy từ một lần quét màn hình.
Nhà in có tự xác nhận mã hàng hoặc nội dung QR không?
Người đặt in cần cung cấp dữ liệu đã chốt và kết quả mong muốn. Việc kiểm tra bố cục không thay cho xác nhận mã hàng, quyền sử dụng dữ liệu hay yêu cầu của hệ thống tiếp nhận.
Tem nhỏ không đủ chỗ cho mã thì làm gì trước?
Gửi file toàn bộ tem và ảnh bao bì để xem lại thứ tự ưu tiên. Chưa giảm vùng trống, kéo méo mã hoặc bỏ thông tin cần thiết khi chưa thống nhất phương án.
